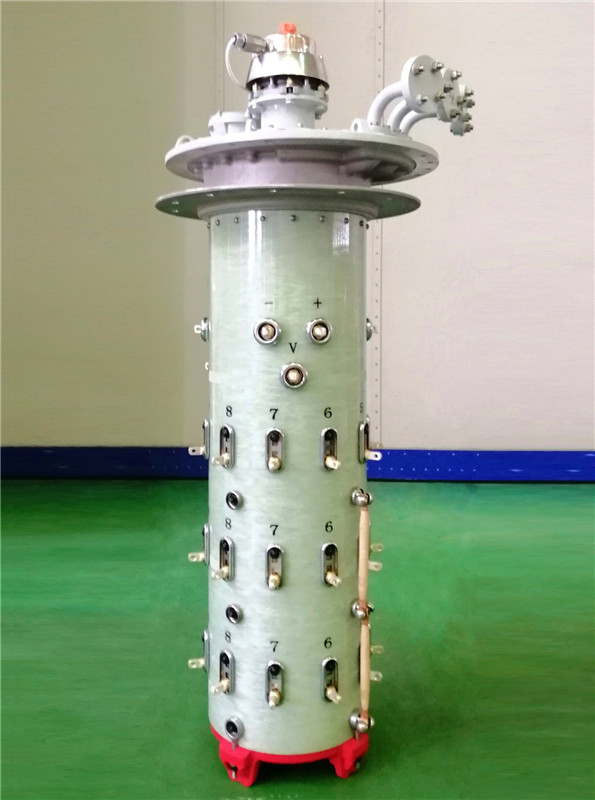

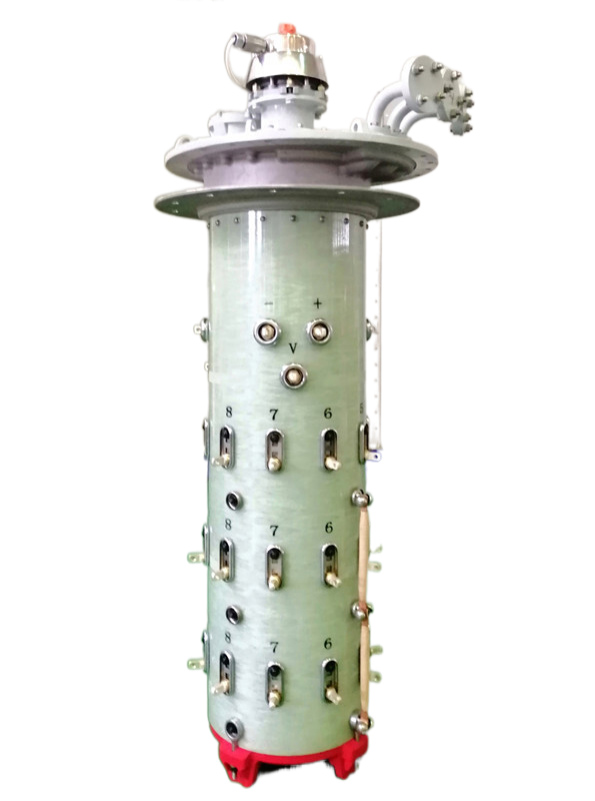

KV型油浸式有载分接开关

KV型有载分接开关是在经典的V型开关基础上进行优化设计的复合型开关，选择开关的动作过程中把切换开关和分接选择器的功能合二为一。不带转换选择器（线性调）时，分接位置数可达14级；带转换选择器（正反调或粗细调）时，分接位置数可达27级。

KV型有载分接开关适用于额定电压35KV~110KV，额定通过电流可达500A，单相700A，频率50Hz，级电压1650V的电力变压器或工业变压器带负载调节输出电压。

开关特点:

1.开关油室触头设计了新型触头密封结构及安装支架，有效防止了静触头旋转松动后触头定位不准确而造成密封渗漏；

2.加大静触头接触面积，增加了动静触头接触可靠性及散热面积，提高了触头载流能力；

3.静触头采用挤压成型，致密性好、载流能力提高15%以上；

4.密封材料全部采用氟橡胶（各项性能优于丁腈橡胶材料）；

5.加长触头绝缘支架导向，触头切换过渡平稳，对动静触头的冲击小，提高了开关的可靠性及寿命；

6.绝缘主轴采用无碱玻璃布真空浸胶工艺，抗弯刚度大大提高，保证与油室静触头及接触环可靠接触，且减少气泡及内部缺陷，提高耐压及局放水平；

7.油室导电环采用冷拉铜排制造，同时增加油室导电环支撑零件的圆周接触面积，有效的防止了导电环的变形，保证动触头的接触可靠性；

8.Ⅲ500主触头采用分开式排列, 缩短了绝缘转轴，减少了长绝缘转轴的弯曲变形，提高了工作可靠性；

9.并且针对故障率比较高的引线松动现象（占开关总故障率的38%），采取措施，所有螺母采用进口自锁螺母，无螺母处螺钉拧入时加螺纹锁固胶，从而有效的减少开关的故障。

                         KV型开关技术数据
